製品・サービス情報
|
|
Infinity PV社製品
有機薄膜太陽電池材料 |
|
|
 |
Infinity PV社の、独自の技術に基づいた有機薄膜太陽電池用の試薬、太陽電池フィルム、テープの販売を行っています。 |
|
【プリンテッドエレクトロニクス材料 製品カタログ】
|
右の画像をクリックすると、プリンテッドエレクトロニクス材料の情報をまとめた製品カタログをダウンロードできます。
PDFファイル形式です。 |
|
|
 |

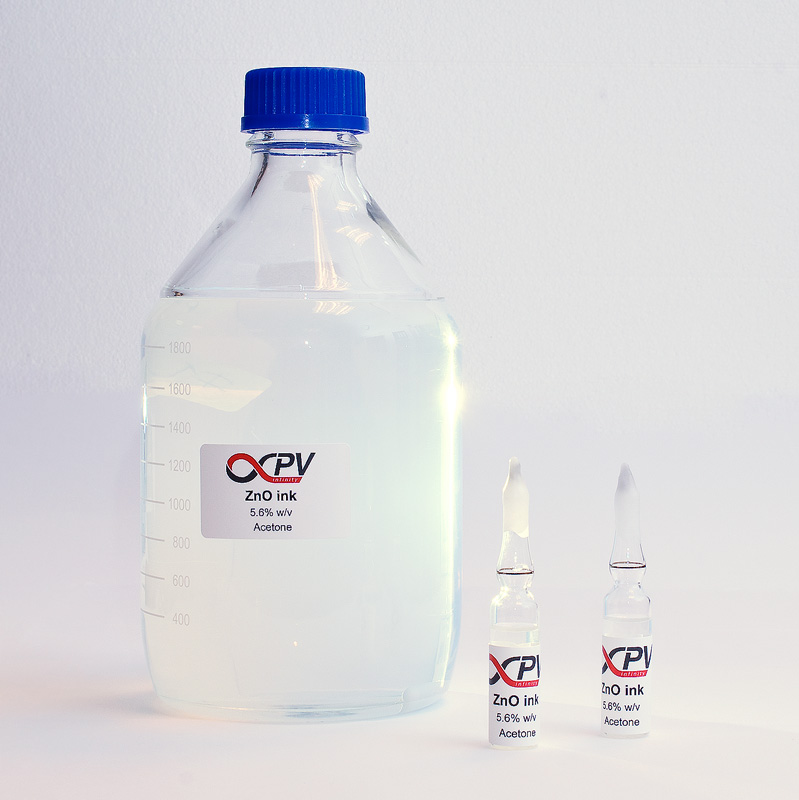

 ZnO系インク
|
OPVとペロブスカイト太陽電池などの印刷された太陽電池作製のためのインクです。
酸化亜鉛をベースとした高性能の電子輸送層が特長です。
ダウンロード： データシート / 取扱情報 |
 |
【仕様】
|
| マテリアル |
Doped ZnO |
Doped ZnO |
ZNO(2.8% w/v） |
ZnO（5.6% w/v） |
ZnO |
| 溶媒 |
Water |
Methanol |
Acetone/IPA |
Acetone/IPA |
Alcohol |
| 希釈 |
× |
× |
○ |
○ |
× |
| 濃縮 |
× |
× |
○ |
○ |
× |
| 固形分（g/l) |
- |
- |
2.8 |
5.6 |
- |
| 粘度20℃（mPas) |
1.7-1.8 |
0.45-0.50 |
<0.3(1.9) |
<0.3(1.9) |
27-30 |
| 乾燥厚さ@湿潤厚さ（nm@μm） |
100@10 |
100@10 |
50@10 |
100@10 |
100@10 |
| 推奨湿潤厚さ（μm） |
7-12 |
7-10 |
7-12 |
7-12 |
10-20 |
| R2Rでのweb速度（m/min.） |
1-20 |
2-60 |
0.2-60 |
0.2-60 |
5-60 |
| 乾燥温度（℃） |
80-140 |
20 |
20(20-70) |
20(20-70) |
50-80 |
| 硬化温度（℃） |
120-140 |
120-140 |
120-140 |
120-140 |
120-140 |
| 硬化時間（分） |
5-10 |
5-10 |
0-2 |
0-2 |
2-4 |
| アプリケーション |
ITO(OPV)用ETL |
ITO(OPV)用ETL |
ETL(OPV/Perovskite） |
ETL(OPV/Perovskite） |
ETL(OPV） |
| 密封アンプルで利用 |
× |
× |
○ |
○ |
× |
| シートtoシート(S2S) |
| スピンコーティング |
＋ |
＋ |
＋ |
＋ |
- |
| ブレイディング |
＋ |
＋ |
＋ |
＋ |
- |
| スロットダイ |
＋ |
＋ |
＋ |
＋ |
- |
| スプレー |
＋ |
＋ |
＋ |
＋ |
- |
| インクジェット |
- |
- |
＋ |
＋ |
- |
| ロールtoロール(R2R) |
| ナイフ |
＋ |
＋ |
- |
- |
- |
| スロットダイ |
＋ |
＋ |
＋ |
＋ |
- |
| ロータリースクリーン印刷 |
- |
- |
- |
- |
＋ |
| グラビア |
- |
- |
- |
- |
＋ |
| インクジェット |
- |
- |
(+) |
(+) |
- |
| 税別価格 |
| 10ml |
- |
- |
お問合せ |
お問合せ |
N/A |
| 50ml |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
N/A |
| 250ml |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
| 型式 |
| - |
ZnOW |
ZnOM |
ZnOA2.8/ZnOl2.8 |
ZnOA5.6/ZnOl5.6 |
ZnOAl |
|
|

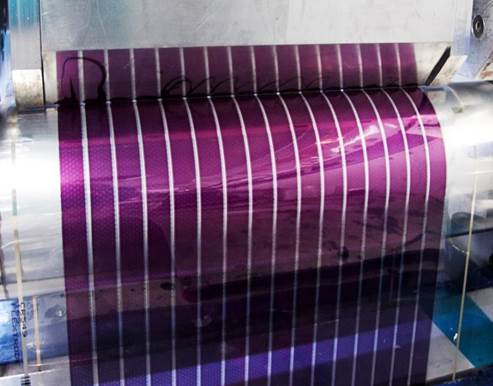

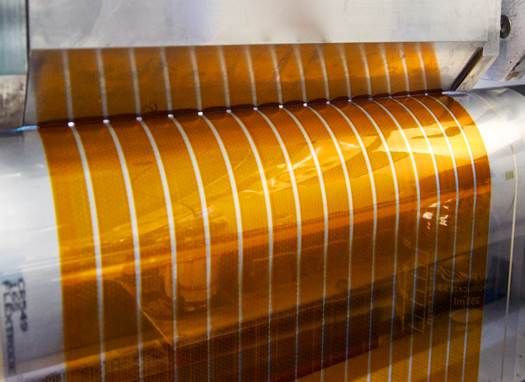

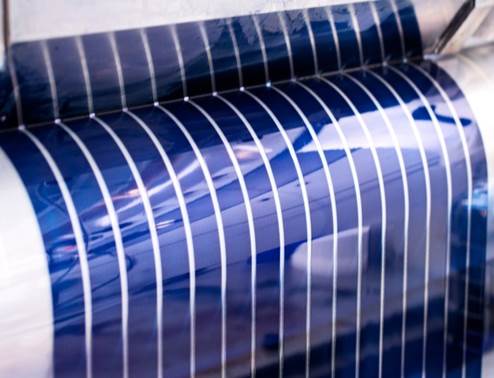

 アクティブインク
|
有機薄膜太陽電池の工業生産のための既製のアクティブインクです。
Infinity PV社の様々なアクティブインクは高度に均一な乾燥膜、堅牢性、高性能の厚い活性層（>400nm）をフレキシブル基板上に大量生産するのに最適です。
【価格表】
|
| 製品名 |
Voc(V) |
Jsc(mA/cm2) |
FF(%) |
PCE(%) |
容量 |
税別価格 |
型式 |
| PI-1 |
～0.55 |
～6 |
～55 |
1.5-2 |
25ml |
お問合せ |
PI-1-25ml |
| PI-2 |
～0.7 |
～6 |
～50 |
2-3 |
25ml |
お問合せ |
PI-2-25ml |
| PI-3 |
～0.8 |
～8 |
～50 |
3-4 |
25ml |
お問合せ |
PI-3-25ml |
| PI-4 |
～0.75 |
～10 |
～55 |
4-5 |
25ml |
お問合せ |
PI-4-25ml |
| PI-5 |
～0.8 |
～10 |
～60 |
>5 |
25ml |
お問合せ |
PI-5-25ml |
| PI-6 |
～0.8 |
～12 |
～65 |
>6 |
100ml |
お問合せ |
PI-6-100ml |
|
|

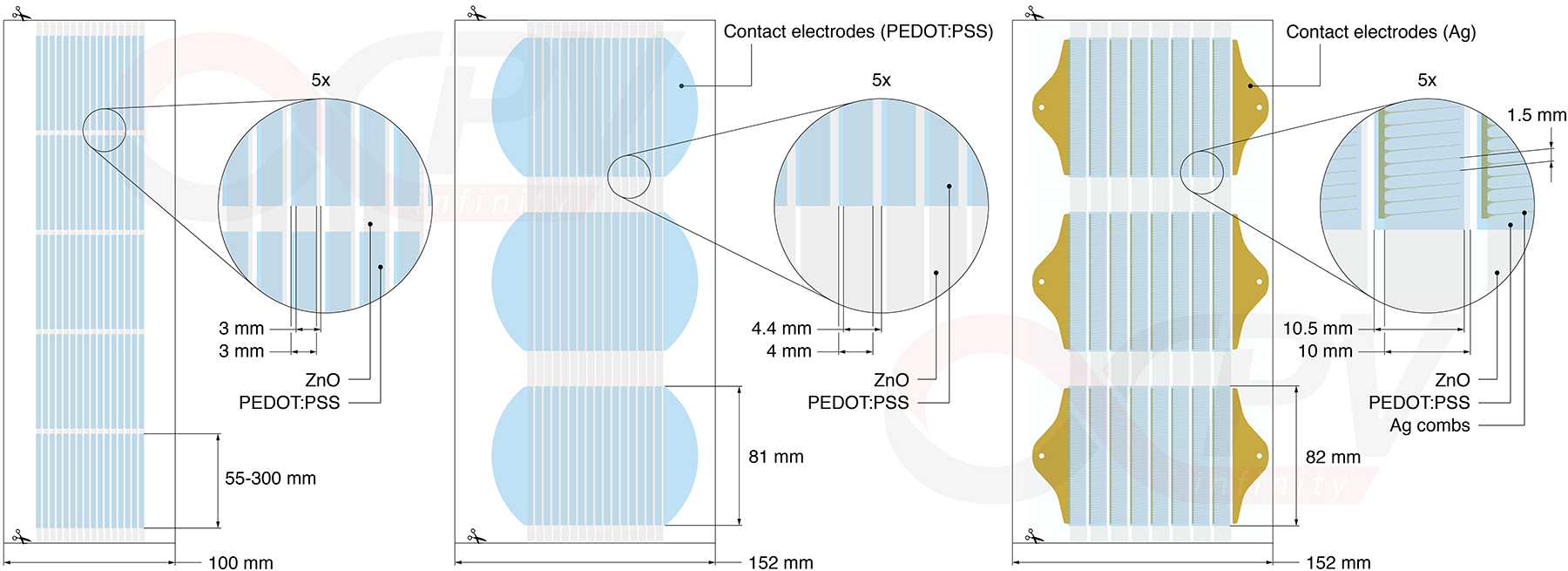

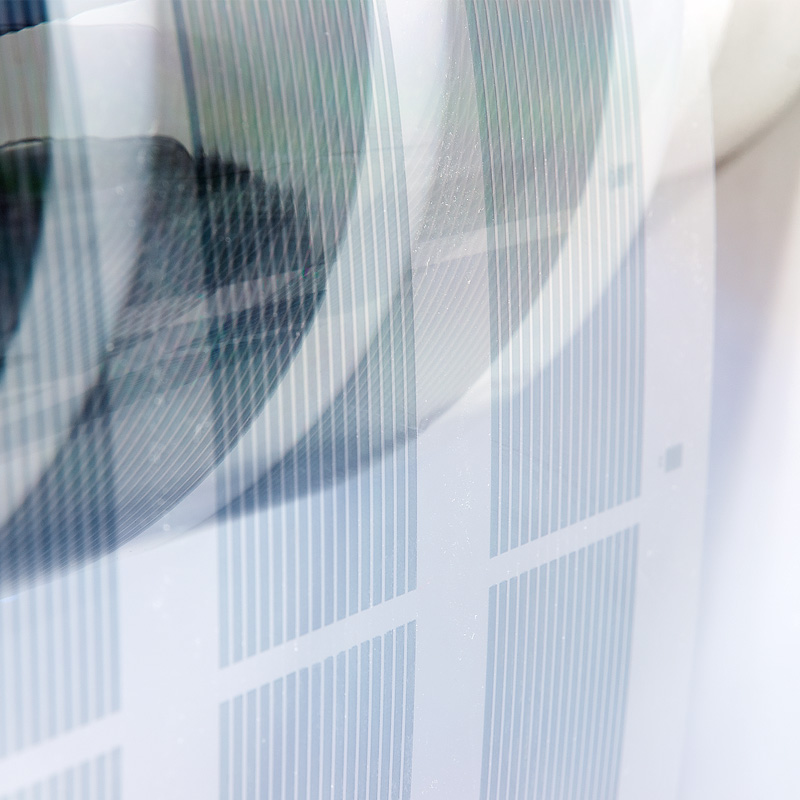

 Flextrode
|
Flextrodeは、ITOに比べて非常に安価であり、パターン化された電極構造を提供します。ポリエステルファイルのFlextrodeはすでにパターニングされており、ITOはパターニングと電子またはホール受入のためのプリント層を必要とします。逆型ポリマー太陽電池の電子受容電極の標準的なFlextrode基板となる、半透明または反射型で提供しています。
Flextrodeは、ITOの様に稀少元素をほとんど使用せず、エネルギー効率と費用対効果の高いロールtoロール処理によって製造されます。これにより、Flextrodeは低価格と環境に優しい点でITO電極を上回ります。
Flextrodeの電極活性層は、ロールtoロール処理によって予め定義された固有のパターンでPET基板上に塗布されます。Flextrodeは、個々のモジュールとしてポリマー太陽電池を製造するための基板となります。活性層で始まる太陽電池スタックの残りの層は、Flextrode上に直接コーティングすることが可能です。
【仕様】
|
| 材料 |
ポリエステル |
バリア（UVなし） |
バリア（UVフィルター付き） |
| 厚み（μm） |
125 |
～50-70 |
| 利用可能なwebの幅（nm） |
100/152/305/510 |
152/305/510 |
152/305/510 |
| 光伝送率@550nm(%) |
>65%（フルスタック） |
>65%（フルスタック） |
>58%（グリッドなし） |
| 光伝送率@1000nm(%) |
40-50% |
40-50% |
40-50% |
| 光反射率@550nm(%) |
>85% |
- |
- |
| 光反射率@1000nm(%) |
>85% |
- |
- |
シート抵抗（Ω/□-1）
for semitransparent superstrates |
50-100（PEDOT:PSS); <30(Agグリッドの場合) |
シート抵抗（Ω/□-1）
for reflective substrates |
0.5-0.6 |
- |
- |
| OTR（cm3m-2day-1） |
- |
0.01 |
0.01 |
| WVTR（gm-2day-1） |
- |
0.04 |
0.04 |
 |
【価格表】
|
| パターン |
3mmストライプ |
4mmストライプ |
10mmストライプ |
13mmストライプ |
13mmストライプ |
| シルバーコーム |
no |
no |
yes |
no |
yes |
| その他シルバーパターン |
no |
no |
no |
no |
yes |
| ストライプ数 |
16 |
16 |
8 |
16 |
16 |
| スペーシング(mm) |
1 |
1 |
2 |
2 |
2 |
| Web幅（mm） |
100 |
152 |
152 |
305 |
305 |
| ポリエステル |
| 税別価格 1m |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
| 税別価格 10m |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
| 税別価格 25m |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
| 型式 |
Flextrode3P |
Flextrode4P |
Flextrode10P |
Flextrode13P |
Flextrode13PS |
| バリア（UVなし） |
| 税別価格 100m |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
| 型式 |
Flextrode3B |
Flextrode4B |
Flextrode10B |
Flextrode13B |
Flextrode13BS |
| バリア（UVフィルター付き） |
| 税別価格 100m |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
お問合せ |
| 型式 |
Flextrode3UV |
Flextrode4UV |
Flextrode10UV |
Flextrode13UV |
Flextrode13UVS |
|
|

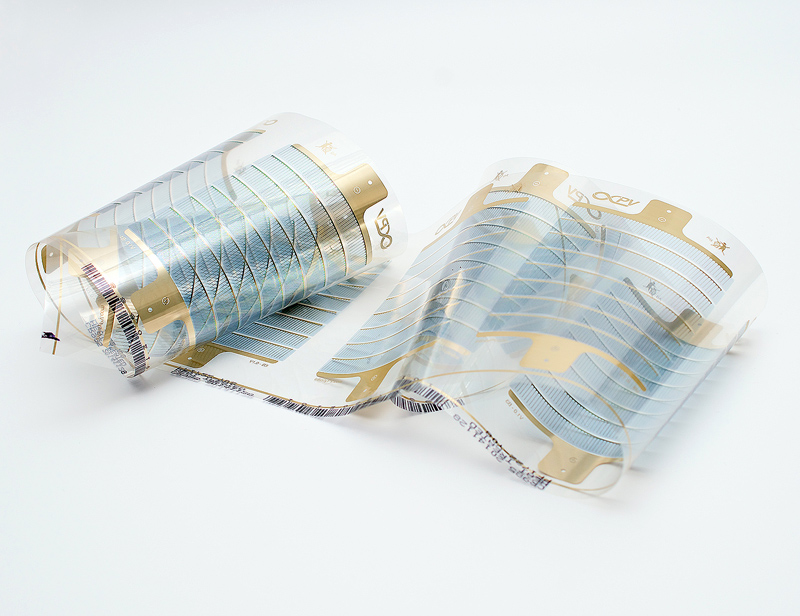

 セル
|
 |
|
 |

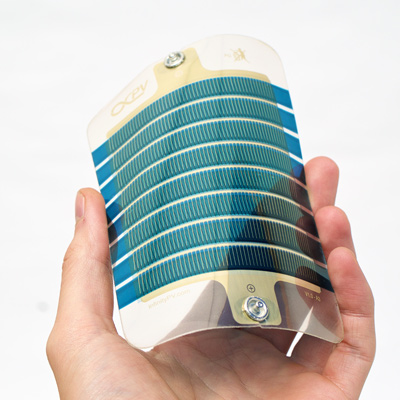

Postcard solar cell（＞4%）
ポストカードサイズの小型のセルは、ポリマー太陽電池を用いた技術のデモンストレーションに最適です。 |
|

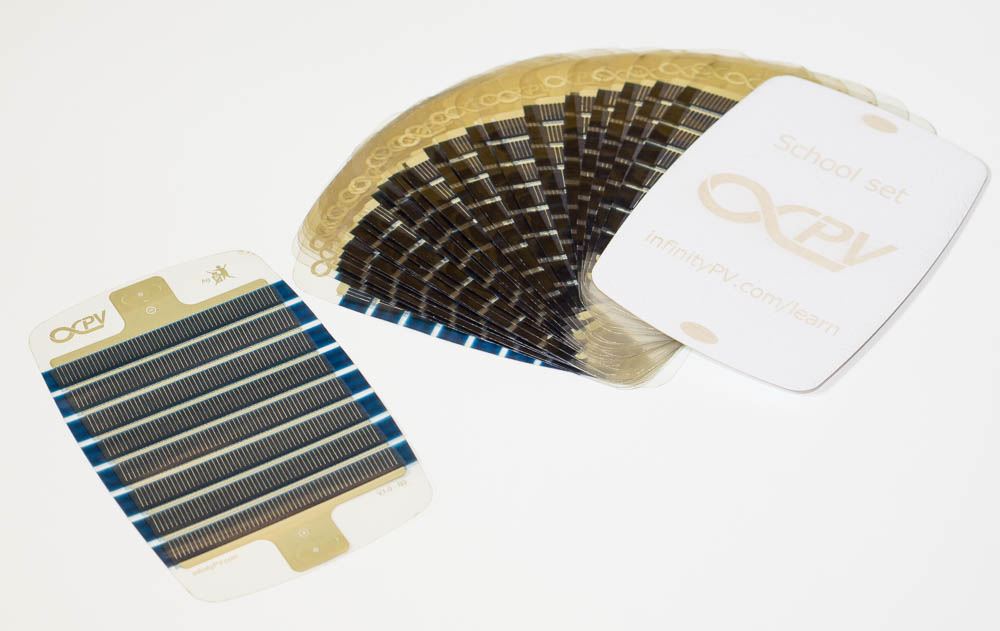

School set（32 solar cells）
学生実験用の安価なOPVモジュールです。
最先端のロール to ロールによって製造されています。 |
| 製品名 |
サイズ |
税別価格 |
データシート |
| Postcard solar cell（＞4%）, unspec |
10枚 |
お問合せ |
 |
| School set（32 solar cells） |
32枚 |
お問合せ |
【参考文献】
|
1. |
Hösel et.
al.,
Advanced Science 2014 10.1002/advs.201400002 |
| 2. |
Carlé et. al., J.
Mater. Chem. C 2014 10.1039/C3TC31859A |
| 3. |
Hösel et.
al.,
Energy Technology 2013 10.1002/ente.201200029 |
| 4. |
Idígoras et. al.,
Journal of Materials Chemistry A 2014 10.1039/C3TA13524A |
| 5. |
Carlé et.
al.,
Solar Energy Materials and Solar Cells 2013 10.1016/j.solmat.2012.09.008 |
| 6. |
Hösel et.
al.,
Advanced Engineering Materials 2013 10.1002/adem.201300011 |
| 7. |
Krebs et.
al.,
Energy Technology 2013 10.1002/ente.201300057 |
| 8. |
Kato et.
al.,
Organic Electronics 2014 10.1016/j.orgel.2014.01.002 |
| 9. |
Andersen et. al., J.
Mater. Chem. C 2014 10.1039/C4TC01252F |
| 10. |
Corazza et.
al.,
Solar Energy Materials and Solar Cells 2014 10.1016/j.solmat.2014.06.031 |
| 11. |
Andersen et.
al.,
Solar Energy Materials and Solar Cells 2014 10.1016/j.solmat.2013.07.006 |
| 12. |
Dam et.
al.,
Advanced Energy Materials 2015 10.1002/aenm.201400736 |
| 13. |
Angmo et. al., J.
Mater. Chem. C 2015 10.1039/C5TC00781J |
| 14. |
Zawacka et. al., J.
Mater. Chem. A 2014 10.1039/C4TA03484H |
| 15. |
Machui et. al.,
Energy & Environmental Science 2014 10.1039/C4EE01222D |
| 16. |
Andersen et. al.,
Energy & Environmental Science 2014 10.1039/C4EE01223B |
| 17. |
Espinosa et. al.,
Energy & Environmental Science 2014 10.1039/C3EE43212B |
| 18. |
Carlé et. al., Journal
of Polymer Science Part B: Polymer Physics 2014 10.1002/polb.23505 |
| 19. |
Brandt et. al., J.
Mater. Chem. C 2015 10.1039/C4TC02877E |
| 20. |
Bundgaard et.
al.,
Advanced Energy Materials 2015 10.1002/aenm.201402186 |
| 21. |
Liu et. al., RSC
Adv. 2015 10.1039/C5RA04336K |
| 22. |
Dam et.
al.,
Solar Energy Materials and Solar Cells 2015 10.1016/j.solmat.2015.04.007 |
| 23. |
Hösel et.
al.,
Advanced Engineering Materials 2013 10.1002/adem.201300172 |
| 24. |
Larsen-Olsen et.
al.,
Solar Energy Materials and Solar Cells 2013 10.1016/j.solmat.2013.06.029 |
| 25. |
Roth et.
al.,
Journal of Photonics for Energy 2014 10.1117/1.JPE.5.057205 |
| 26. |
Larsen-Olsen et.
al.,
Solar Energy Materials and Solar Cells 2015 10.1016/j.solmat.2015.01.030 |
| 27. |
Livi et.
al.,
Energy Technology 2015 10.1002/ente.201402095 |
| 28. |
Gevorgyan et.
al.,
Polymer Degradation and Stability 2014 10.1016/j.polymdegradstab.2014.07.013 |
| 29. |
Kulkarni et.
al.,
Current Opinion in Chemical Engineering 2015 10.1016/j.coche.2015.03.001 |
| 30. |
Hösel et.
al.,
Energy Technology 2015 10.1002/ente.201402140 |
|
|
