Quantum Solutions社製品
量子ドット/ペロブスカイト |
|
 |
Quantum Solutions 社（イギリス）は、サウジアラビアのアプドラ王立科学技術大学のスタートアップ企業です。液晶ディスプレイ、発光ダイオード、太陽電池、光検出器用途の量子ドットを開発、販売しています。独自の技術により開発されたペロプスカイト単結晶は、オプトエレクトロニクス用途において注目されています。また、量子ドットの高品質を維持するために、高い品質管理基準及び最新の設備を揃えています。
|
 SWIR イメージセンサー
|
Q.Eye SWIR イメージセンサーは、業界最小のピクセルピッチ 5μm を特徴とする 400～1700nm のスペクトル範囲を持つ VGA
フォーマット（640x512 ピクセル）の量子ドットセンサーです。センサーチップは、Quantum Solution 社の高性能感光性ナノ材料を使用して製造されています。Q.Eye
SWIR イメージセンサーは、コスト削減の大きな機械を提供可能であり、大量生産をサポートするために特別に設計されています。このセンサーをテストおよび性能評価をサポートするための非冷却評価カメラコアを一緒に購入することもできます。 |
|
【特長】
|
●ピクセルサイズ 3.8μm
●センサー対角 4.1mm
●400-1700nm のスペクトル範囲
●高感度、低ノイズ
●グローバルシャッター
●コストを抑えた生産方法 |
【アプリケーション】
|
●マシンビジョン：シリコン検査、レーザービームプロファイリング、品質管理
●ドローン：航空測量、農業

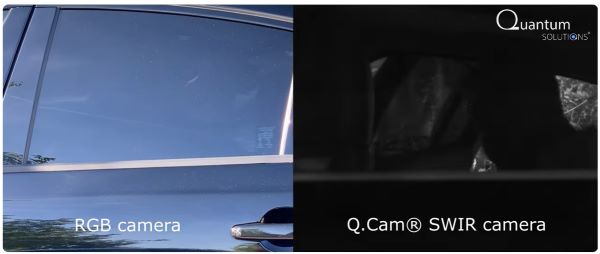

●ロボット工学：状況認識、障害物越しの視覚
●セキュリティーと監視
●自動車：夜間・悪天候時のADAS、社内モニタリングシステム |
【価格・ラインアップ】
|
| 製品 |
税別価格 |
| Q.Eye® SWIR image sensor |
お問合せ |

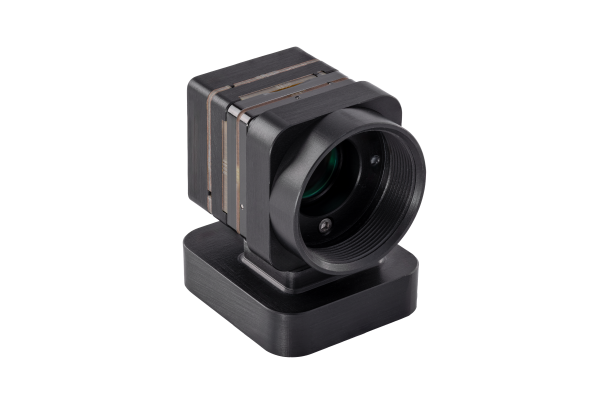

| SWIR evaluation camera |
お問合せ |
|
|
 SWIR フォトディテクタ
|
本製品は、可視（400nm）から短波長赤外（SWIR）範囲で動作する単一ピクセル量子ドットフォトディテクタの評価サンプルで、カットオフ波長は
900nm から 2500nm の範囲で可変です。
量子ドットフォトディテクタと、PbS、PbSe、InGsAs などの従来の赤外線（IR）センサーの主な違いは、製造方法にあります。量子ドットフォトディテクタは溶液処理され、シリコン
CMOS 基板上にモノリシックに集積されるため、150nm、200mm またはそれ以上の大型シリコン CMOS ウェハ上で製造できるメリットがあります。
この特性により、ウェラブル、モバイルデバイス、自動車システムなどの大規模なアプリケーションにとってコストを抑えることが可能です。従来の IR
センターとは対照的に、量子ドットセンサーは量子ドットサイズを調製（2nm から 12nm）することで特定の吸収プロファイルを示し、それによって吸収カットオフを
900から2500nm に調整します。センサーの特性プロファイルは使用されている量子ドットのサイズに特長的な波長でピークを示します。
図： フォトディテクタのアーキテクチャイメージ |
【特長】
|
| 1. |
溶液処理された化合物半導体 SWIR センサーは、シリコン CMOS 基板上にモノリシックに集積されており、コンパクトな設計、コストダウン、および大量生産を実現 |
| 2. |
優れた感度を示し、感度と暗電流のバランスを微調整することが可能 |
| 3. |
900 から 2500nm の範囲の吸光度、0.1x0.1mm から 3x3mm のアクティブエリアの調製が可能 |
|
【アプリケーション】
|
| スマートフォン |
皮膚検出（生体認証）、近接センサー、対話型インターフェースのジェスチャの検出と解析 |
| ウェラブル |
皮膚検出、近接センサー、血管と皮膚の状態の非侵襲的健康状態のモニタリング、視線追跡 |
| マシンビジョン |
ロボットおよび自動車のセンシングおよびビジョンシステム、従来の化合物半導体センサーが利用されるアプリケーション、製造環境における品質管理、検査、プロセス監視 |
| セキュリティシステム |
侵入検知と居住者検知 |
|
⇒テクニカルデータシートをご希望の場合は、弊社までお問合せください。
お問合せ先： 試薬機器部 ナノサイエンス課 052-624-4388、biosupport@filgen.jp
【価格・ラインアップ】
|
| 製品 |
税別価格 |
SWIR フォトディテクタ（Q. Eye infrared SWIR photodetectors）
【標準仕様】
PbS 量子ドット、1450nm ピーク、高感度または低暗電流、
0.1x0.1mm アクティブエリア、ウェハダイまたは TO5 パッケージ |
お問合せ |
|
|
|
